Судовая силовая гидравлика: насосы, цилиндры, гидроагрегаты для яхт и катеров
- Ключевые преимущества
- Без скрытых платежей, Работа с юр. лицами, Поставка «под ключ»
- Условия поставки
- Минимальный заказ от 10 000 EUR
Компоненты судовой силовой гидравлики под заказ: гидравлические насосы, гидроцилиндры, гидроагрегаты, клапаны, шланги высокого давления, фитинги, гидравлическая жидкость. Поставляются единичные позиции и партии.
Судовая силовая гидравлика: гидравлический насос, гидроцилиндр, гидроагрегат — рулевое управление, транцевые плиты, якорная лебёдка, подруливающее устройство
Силовая гидравлика судна передаёт механическое усилие через жидкость под давлением к исполнительным механизмам: рулевым цилиндрам, транцевым плитам, подруливающим устройствам, якорным лебёдкам, кранцам и другим приводам. Система включает источник давления (гидравлический насос с приводом от двигателя или электромотора), исполнительные элементы (гидроцилиндры и гидромоторы), управляющую аппаратуру (клапаны, распределители) и соединительные элементы (шланги высокого давления, фитинги).
Состав судовой силовой гидравлической системы

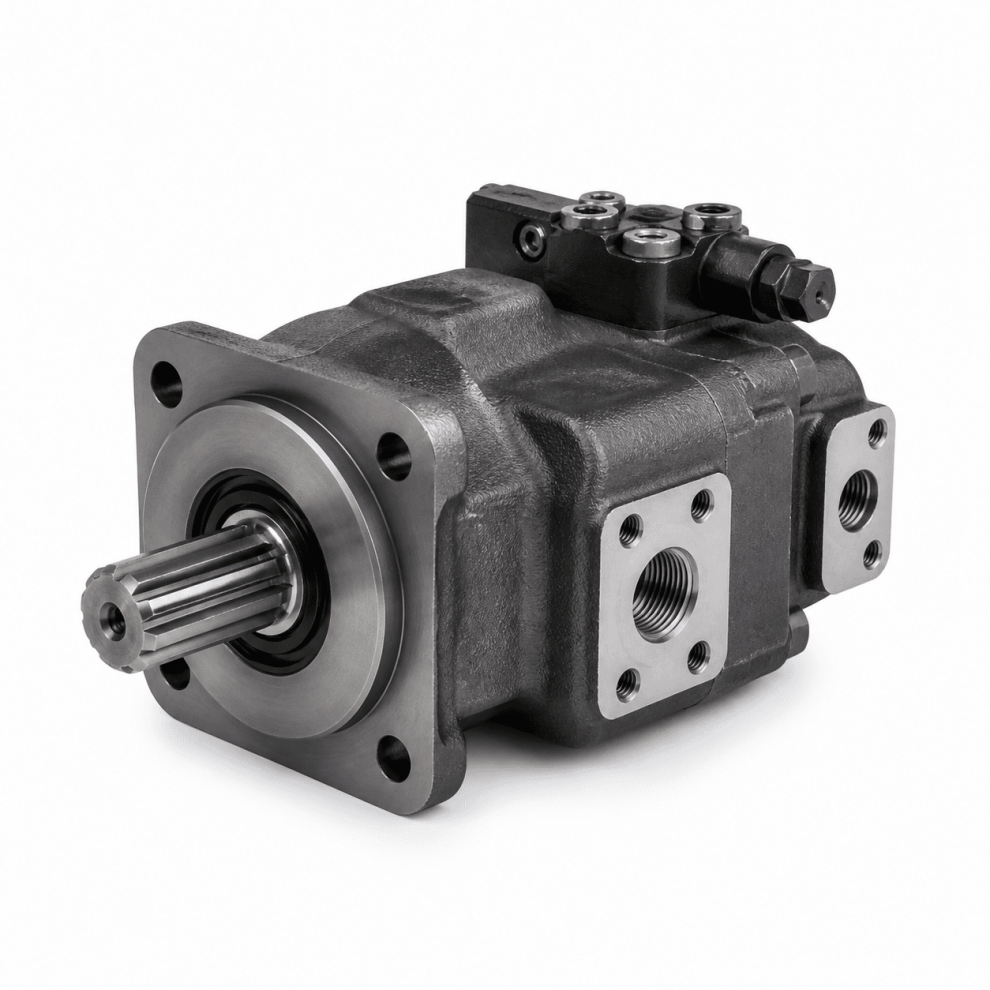

- Гидравлический насос — создаёт давление в системе; исполнения: шестерёнчатый, аксиально-поршневой, лопастной; привод от двигателя или электромотора; рабочее давление до 200–350 бар в зависимости от типа
- Электрогидравлический агрегат (гидростанция) — насос с электроприводом, баком и клапанами в одном блоке; напряжение 12 В / 24 В / 220–380 В; применяется в системах транцевых плит, подруливающих устройств и якорных лебёдок
- Гидроцилиндр — линейный исполнительный элемент; двустороннего действия; применяется в рулевых системах, транцевых плитах, откидных колонках
- Гидромотор — вращательный исполнительный элемент; используется в якорных лебёдках, шпилях, траловых лебёдках
- Гидравлический распределитель и клапаны — направляют поток жидкости к нужному исполнительному элементу; предохранительные клапаны ограничивают максимальное давление системы
- Шланги высокого давления — соединяют элементы системы; рабочее давление от 100 до 400+ бар; с концевыми фитингами
- Фитинги и переходники — угловые, прямые, тройниковые; материалы: хромированная сталь, нержавеющая сталь
- Бак гидравлической жидкости и фильтр — накопительный бак с сетчатым или картриджным фильтром для очистки жидкости от механических загрязнений
- Гидравлическая жидкость — специальная морская жидкость для судовых гидравлических систем; совместимость с уплотнениями и материалами системы
Подбор компонентов судовой силовой гидравлики
Подбор насоса по давлению и производительности
Тип и производительность гидравлического насоса подбираются исходя из рабочего давления системы и суммарного расхода жидкости всеми исполнительными элементами. Шестерёнчатые насосы применяются в системах с умеренным давлением до 200–250 бар. Аксиально-поршневые насосы используются в системах высокого давления и при переменной нагрузке.
Подбор электрогидравлического агрегата
Электрогидравлический агрегат (гидростанция) подбирается по напряжению бортовой сети, требуемому давлению и производительности. Агрегаты 12 В и 24 В применяются в системах транцевых плит и подруливающих устройств. Агрегаты 220–380 В — для систем якорных лебёдок и промышленных применений на коммерческом флоте.
Подбор гидроцилиндра и гидромотора
Гидроцилиндр подбирается по диаметру поршня, ходу и рабочему давлению. Гидромотор — по крутящему моменту, частоте вращения и типу нагрузки (якорная лебёдка, шпиль). Совместимость с насосом и распределителем уточняется при подборе.
Шланги и фитинги высокого давления
Шланги подбираются по рабочему давлению, внутреннему диаметру и типу концевых фитингов. Все соединения системы высокого давления должны соответствовать рабочему и пиковому давлению системы с учётом коэффициента запаса прочности.
Области применения судовой силовой гидравлики
Гидравлическое рулевое управление
Гидравлические насосы, цилиндры и шланги высокого давления в системах рулевого управления катеров, яхт и коммерческих судов с угловыми приводами и рулевыми перьями.
Транцевые плиты и подруливающие устройства
Электрогидравлические агрегаты с гидроцилиндрами для привода транцевых плит. Гидравлические приводы подруливающих устройств на судах с уже установленной гидравлической системой.
Якорные лебёдки и шпили
Гидравлические моторы для якорных лебёдок и шпилей на яхтах и коммерческих судах, где требуется высокое тяговое усилие и надёжная работа в условиях морской среды.
Коммерческий флот и рабочие суда
Силовые гидравлические системы высокого давления для траловых лебёдок, кранов, рыбопромыслового и грузового оборудования на рыболовных и технических судах.
