Компоненты судовой электропроводки под заказ: морские кабели и провода, шины и распределительные блоки, клеммы, разъёмы, кабельные крепления и защитная оплётка. Поставляются единичные позиции и партии.
Судовая электропроводка: морской кабель, шины питания, клеммы и разъёмы для катера, лодки и яхты
Судовая электропроводка выполняется морскими многожильными кабелями и проводами с изоляцией, устойчивой к воздействию влаги, масла, топлива и ультрафиолета. В отличие от автомобильной или бытовой проводки, морские кабели рассчитаны на эксплуатацию в условиях вибрации и повышенной влажности. Основные компоненты: кабели и провода, шины питания и земли, распределительные блоки, клеммы, водостойкие разъёмы, кабельные крепления и защитная гофрированная оплётка.
Основные компоненты судовой электропроводки

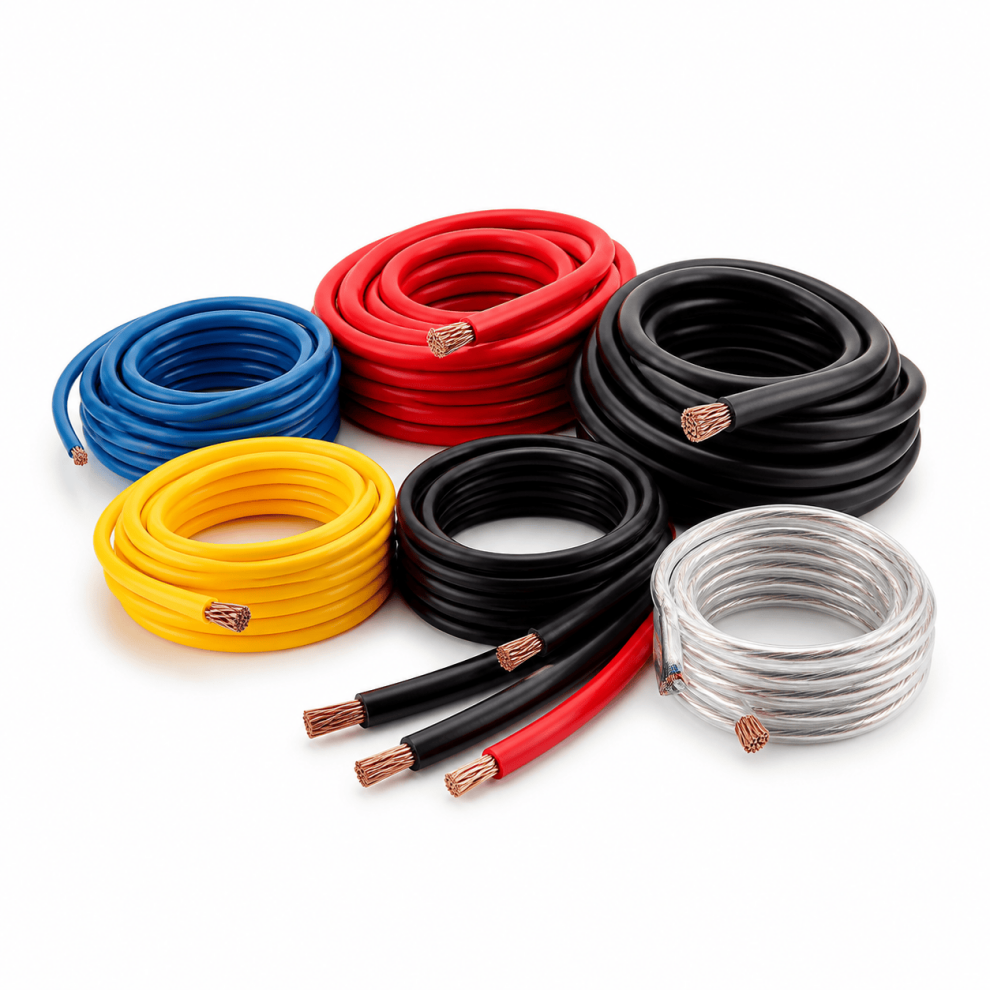

- Морской кабель и провод — многожильный медный проводник с луженым сердечником (для защиты от окисления в морской среде); изоляция: PVC, XLPE, нейлон; сечения от 0,75 до 95 мм² и выше; одно- и многожильные исполнения; используются в цепях постоянного тока 12/24/48 В и переменного тока 220 В
- Шина питания и шина «земли» — блок с несколькими клеммами для разводки плюса и минуса к нескольким потребителям; материалы: луженая медь, нержавеющая сталь, медный сплав с покрытием; устанавливается в отсеке аккумуляторов или электрощите
- Распределительный блок с предохранителями — соединяет шину питания с несколькими защищёнными цепями; типы предохранителей: ATO, MIDI, ANL; номинальные токи от 5 до 200 А
- Клеммы и обжимные наконечники — луженые медные клеммы (кольцо, вилка, штырь, нож) для оконцевания проводов; обжим без пайки
- Водостойкие разъёмы — герметичные разъёмы для палубных и подводных цепей; степень защиты IP66–IP68; для питания, навигационных огней, датчиков
- Кабельные крепления и скобы — держатели, хомуты, клипсы из нейлона и нержавеющей стали для прокладки кабелей по корпусу судна
- Защитная оплётка и гофра — спиральная оплётка, гофрированная труба и термоусадочная трубка для защиты пучков кабелей от истирания и влаги
Подбор кабелей и компонентов судовой электропроводки
Подбор сечения кабеля по нагрузке и длине трассы
Сечение кабеля рассчитывается исходя из тока нагрузки и длины прокладки. При увеличении длины трассы сечение увеличивается для компенсации падения напряжения. Для цепей двигателя и аккумуляторной банки применяются кабели увеличенного сечения (35–95 мм² и выше). Для слаботочных цепей приборов и освещения — от 0,75 до 4 мм².
Требования к изоляции для морской среды
В судовых системах применяются кабели с луженым многожильным проводником — луженая медь не окисляется на воздухе и во влажной среде в отличие от обычной меди. Изоляция PVC и XLPE обеспечивает стойкость к топливу, маслу и ультрафиолету. Для цепей в машинном отделении выбираются кабели с повышенной температурной стойкостью.
Подбор распределительных блоков и шин
Шины питания подбираются по количеству подключаемых цепей и суммарному току. Распределительные блоки с предохранителями выбираются под тип и номинал предохранителей (ATO для малых токов, MIDI и ANL для силовых цепей). Для аккумуляторных банков применяются блоки с общим автоматом или предохранителем ANL на вводе.
Герметичные разъёмы для открытых и палубных зон
Для соединений в кокпите, на палубе и в подводных отсеках применяются водостойкие разъёмы IP66–IP68. Степень защиты и тип разъёма подбираются под место установки и количество контактов.
Области применения компонентов судовой электропроводки
Катера и маломерные суда
Кабели сечением 0,75–25 мм², шины питания и земли, распределительные блоки с предохранителями ATO и MIDI, водостойкие разъёмы — для монтажа или замены проводки на катерах и моторных лодках.
Парусные яхты и моторные яхты
Разводка электросистемы 12/24 В с шинами, блоками предохранителей ANL и MIDI, луженым кабелем в гофрированной оплётке — для яхт с развитой электрической инфраструктурой (аккумуляторные банки, инверторы, навигация, камбуз).
Монтаж с нуля и модернизация
Полный комплект компонентов для прокладки электропроводки при строительстве или переоснащении судна: кабели, шины, клеммы, разъёмы, крепления, защитная оплётка. Поставка отдельными позициями для замены конкретных элементов.
Машинное отделение и аккумуляторный отсек
Силовые кабели 35–95 мм² для цепей двигателя и аккумуляторов, шины с болтовым подключением, предохранители ANL высокого номинала — для силовой части бортовой электросистемы.
