Волоконный лазерный станок VARMAK 620 Series Fiber Laser
- Производитель
- Varmak Makina
VARMAK 620 — мощный и гибкий волоконный лазер для резки металла. Модель отличается модульной конструкцией, высокой скоростью перемещений (до 20 м/мин), точным управлением и современным CAD/CAM программным обеспечением.

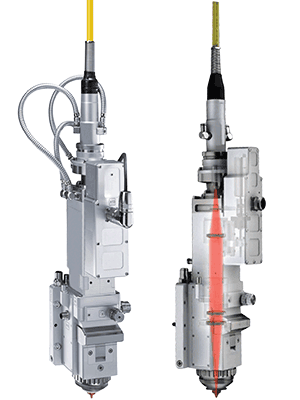

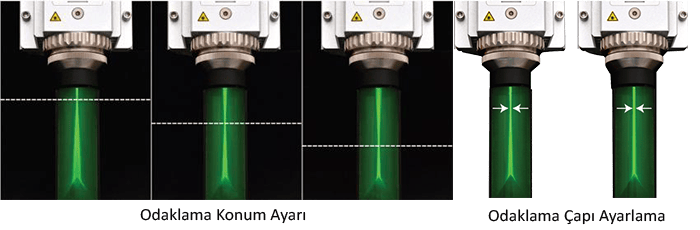

Удобная лазерная голова с автофокусом, массовая автоматизация через гидравлическую систему смены столов и автоматический конвейер для удаления материала и шлака. Система оснащена датчиком высоты (100 мкс), обеспечивает вертикальное перемещение до 20 м/мин, ускорение до 6G и точность позиционирования 0,05 мм.

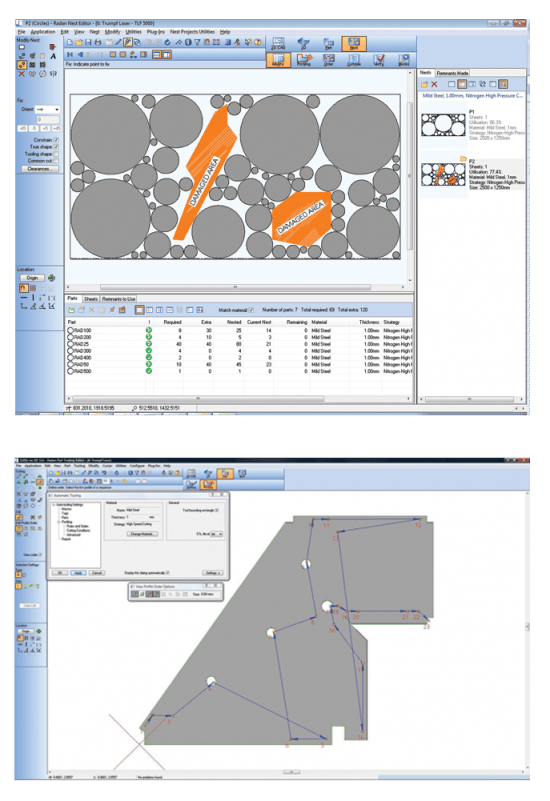

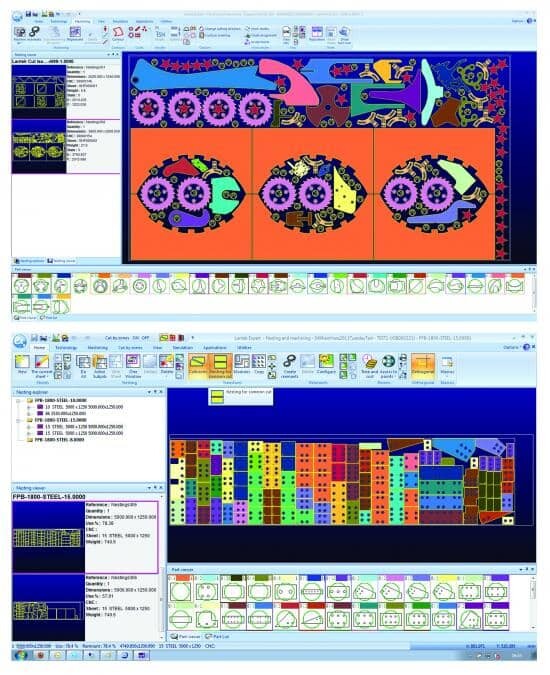

Расходники меняются легко, сервис минимален, оптика защищена от загрязнений, реализован мониторинг защитного стекла. Рабочий ресурс диодов — до 100 000 часов, снижена потребность в охлаждении. Встроенное ПО Radan и Lantek поддерживает массовую обработку DXF/DWG, автоматическую оптимизацию резки, безопасное управление и гибкую автоматизацию.
Основные параметры VARMAK 620 Series Fiber Laser
Рабочая зона листа: 2030 x 6050 мм (80" x 238")
Диаметр лазерного волокна: 0.004" / 100 мкм
Максимальная толщина резки:
- Конструкционная сталь: 16 мм (5 кВт — до 30 мм)
- Нержавеющая сталь: 25 мм
- Алюминий: 25 мм
- Латунь/медь: 15 мм
Преимущества лазерного оборудования
Высокая точность резки
Лазерная технология обеспечивает точность до долей миллиметра при обработке различных материалов.
Производительность и скорость
Автоматизированная система обеспечивает большие объемы работ с минимальным участием оператора.
Промышленное применение
Металлообработка
Резка листового металла, нержавеющей стали, алюминия для производства деталей и конструкций.
Производство
Применяется в машиностроении, автомобильной промышленности и изготовлении рекламных конструкций.

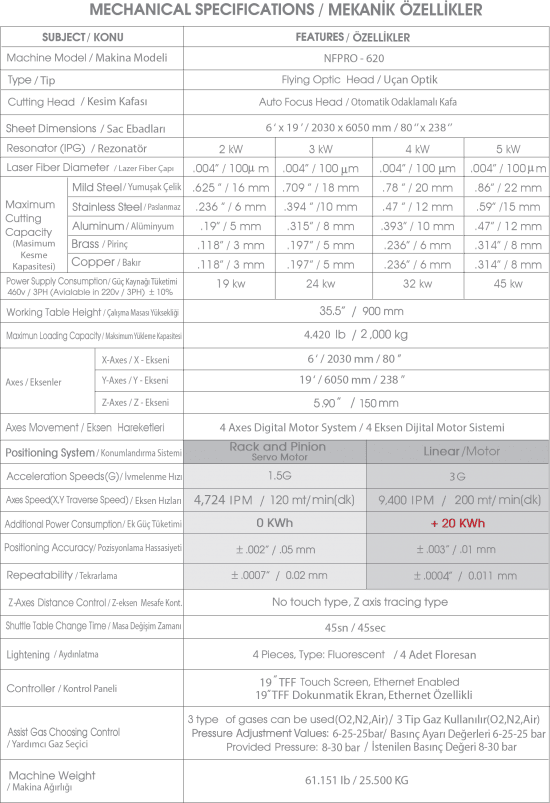

Автоматическая смена столов лазера — 45 сек
Высота рабочего стола лазера — 35.5" / 900 мм
Диаметр сердцевины выходного волокна — 0.004' / 100 мкм
Значения регулировки давления (лазер) — 6, 25, 25 бар

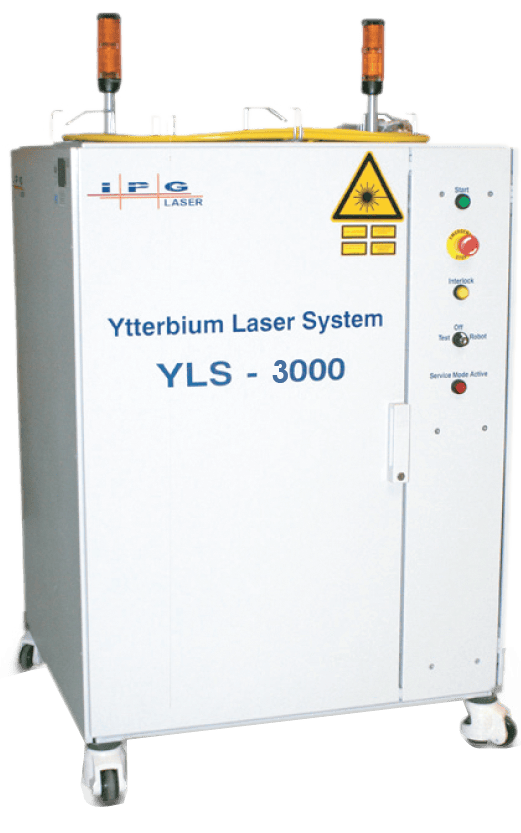

Класс резонатора IPG, мощность — 2 / 3 / 4 / 5 кВт
Максимальная нагрузка на стол — 4 420 фунтов / 2 000 кг
Максимальная толщина резки: Алюминий — 0,19" / 5 мм (2 кВт), 0,28" / 7 мм (3 кВт), 0,39" / 10 мм (4 кВт), 0,47" / 12 мм (5 кВт)
Максимальная толщина резки: Конструкционная сталь — 0,63" / 16 мм (2 кВт), 0,79" / 20 мм (3 кВт), 0,98" / 25 мм (4 кВт), 1,18" / 30 мм (5 кВт)
Максимальная толщина резки: Латунь — 0,118" / 3 мм (2 кВт), 0,197" / 5 мм (3-4 кВт), 0,314" / 8 мм (5 кВт)
Максимальная толщина резки: Медь — 0,118" / 3 мм (2 кВт), 0,197" / 5 мм (3-4 кВт), 0,314" / 8 мм (5 кВт)
Максимальная толщина резки: Нержавеющая сталь — 0,24" / 6 мм (2 кВт), 0,39" / 10 мм (3 кВт), 0,59" / 15 мм (4 кВт), 0,98" / 25 мм (5 кВт)
Масса оборудования (лазер) — 61 151 фунтов / 25 500 кг
Модель лазера — NFPRO - 620
Мощность лазера — 2/3/4/5 кВт
Освещение рабочей зоны — 4 флуоресцентные лампы
Повторяемость — ±0.0007" / 0,02 мм (рейка-шестерня), ±0.0004" / 0,011 мм (линейный привод)
Потребляемая мощность у лазера — 19 кВт (2 кВт), 24 кВт (3 кВт), 32 кВт (4 кВт), 45 кВт (5 кВт)
Предоставляемое давление у лазера — 8-30 бар
Рабочий ход по оси X — 80" / 2 030 мм
Рабочий ход по оси Y — 238" / 6 050 мм
Рабочий ход по оси Z — 5.90" / 150 мм
Размер заготовки — 80" x 238" / 2030 x 6050 мм
Система управления лазера — 19" TFT сенсорный экран, Ethernet
Скорость перемещения X-Y — 4 724 IPM / 120 м/мин (рейка-шестреня) 9 400 IPM / 200 м/мин (линейный привод)
Скорость перемещения Z — 9400 IPM / 200 м/мин
Тип лазера — Волоконный (Fiber)
Тип резки — Подвижная оптическая головка с автоматической фокусировкой
Точность позиционирования — ±0.002" / 0,05 мм (рейка-шестерня), ±0.003" / 0,01 мм (линейный привод)
Управление технологическими газами — O2, N2, Воздух
