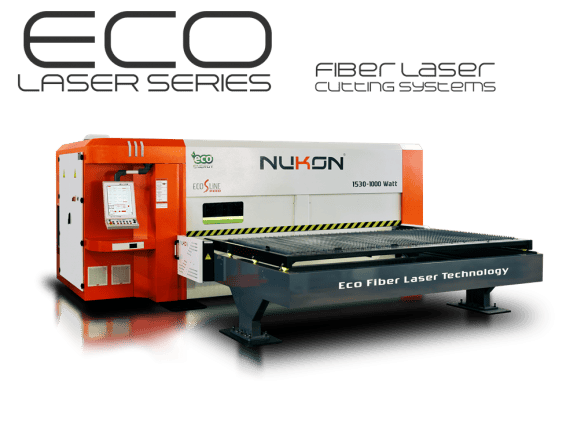

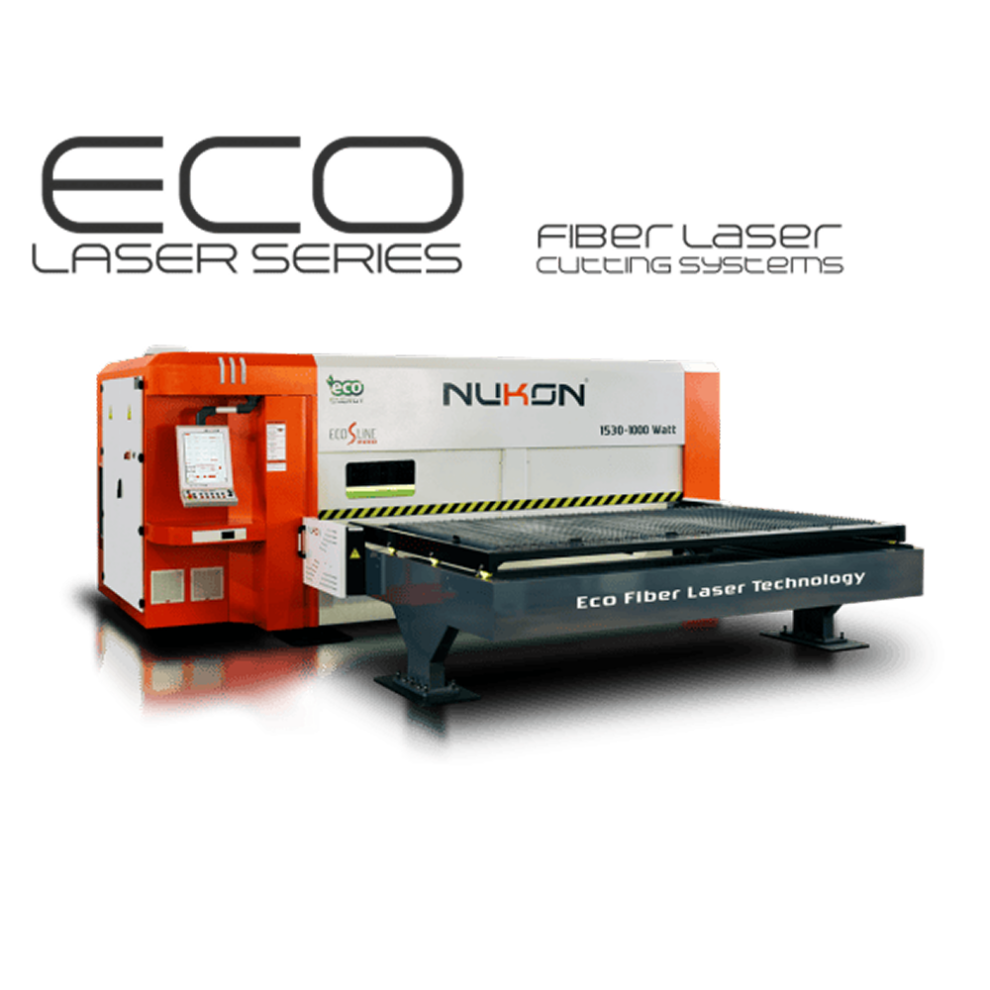

Волоконный лазерный станок Eco Flber Lazer
- Производитель
- Varmak Makina
ECO FIBER-1530 — экономичный волоконный лазер с низким энергопотреблением и высокой точностью резки. Мощность 500 Вт – 2 кВт, рабочая зона 1530 × 3050 мм, энергопотребление от 7 кВт.
Волоконный лазерный станок ECO FIBER-1530 — оптимальное решение для предприятий, которым требуется высокое качество резки при минимальных эксплуатационных расходах. Модель спроектирована с акцентом на энергоэффективность и стабильность работы.
Ключевая особенность ECO FIBER — применение тонкого волокна диаметром 50 мкм (стандарт — 100 мкм), что обеспечивает превосходное качество реза и работу с тонкими листами металла. Система Flying Optic c авто- и ручной фокусировкой позволяет легко адаптировать станок под разные задачи.
Высокая скорость смены столов (16 секунд) и рабочая зона 60" × 120" (1530 × 3050 мм) делают ECO FIBER идеальным для мелкосерийного и среднесерийного производства. 4-осевая цифровая система с серводвигателями обеспечивает точность позиционирования ±0,05 мм при скорости перемещения до 4134 IPM (105 м/мин).
Управление осуществляется через 19-дюймовый сенсорный TFT-экран с поддержкой Ethernet. Система поддерживает работу с тремя типами технологических газов, обеспечивая регулировку давления 7,25–87 PSI. Бесконтактное управление по оси Z и увеличенный ход 200 мм повышают универсальность применения.
Преимущества лазерного оборудования
Высокая точность резки
Лазерная технология обеспечивает точность до долей миллиметра при обработке различных материалов.
Производительность и скорость
Автоматизированная система позволяет выполнять большие объёмы работ с минимальным участием оператора.
Промышленное применение
Металлообработка
Резка листового металла, нержавеющей стали, алюминия для производства деталей и конструкций.
Производство
Применяется в машиностроении, автомобильной промышленности, изготовлении рекламных конструкций.
Автоматическая смена столов лазера — 16 сек
Высота рабочего стола лазера — 32,2" / 820 мм
Диаметр сердцевины выходного волокна — 0,002" / 50 мкм
Значения регулировки давления (лазер) — 0,5-6 бар
Класс резонатора IPG, мощность — 2 / 3 / 4 / 5 кВт
Максимальная нагрузка на стол — 4 420 фунтов / 2 000 кг

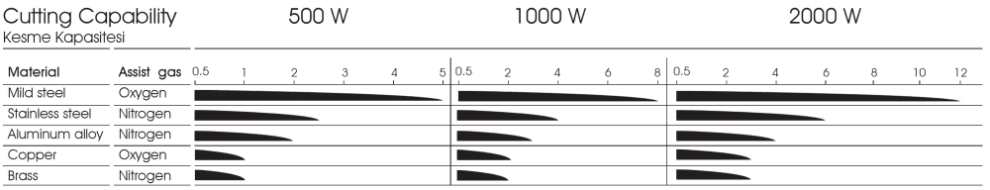

Максимальная толщина резки: Алюминий — 0,07" / 2 мм (500Вт), 0,11" / 3 мм (1кВт), 0,15" / 4 мм (2кВт)
Максимальная толщина резки: Конструкционная сталь — 0,19" / 5 мм (500Вт) 0,32" / 8 мм (1кВт) 0,47" / 12 мм (2кВт)
Максимальная толщина резки: Латунь — 0,04" / 1 мм (500Вт), 0,07" / 2 мм (1кВт), 0,11" / 3 мм (2кВт)
Максимальная толщина резки: Медь — 0,04" / 1 мм (500Вт), 0,07" / 2 мм (1кВт), 0,11" / 3 мм (2кВт)
Максимальная толщина резки: Нержавеющая сталь — 0,09" / 2,5 мм (500Вт), 0,15" / 4 мм (1кВт), 0,23" / 6 мм (2кВт)
Масса оборудования (лазер) — 23,980 фунт / 10,000 кг
Модель лазера — ECO FIBER - 1530
Мощность лазера — 0,5 / 1 / 2 кВт
Освещение рабочей зоны — 2 флуоресцентные лампы
Повторяемость — ±0.0007" / 0,02 мм (рейка-шестерня), ±0.0004" / 0,011 мм (линейный привод)
Потребляемая мощность у лазера — 7 кВт / 13 кВт / 16 кВт
Предоставляемое давление у лазера — 8 бар
Рабочий ход по оси X — 60" / 1530 мм
Рабочий ход по оси Y — 120" / 3050 мм
Рабочий ход по оси Z — 7,8" / 200 мм
Размер заготовки — 60" x 120" / 1530 x 3050 мм
Система управления лазера — 19" TFT сенсорный экран, Ethernet
Скорость перемещения X-Y — 4134 IPM / 105 м/мин
Скорость перемещения Z — 9400 IPM / 200 м/мин
Тип лазера — Волоконный (Fiber)
Тип резки — Подвижная оптическая головка с автоматической фокусировкой
Точность позиционирования — ±0.002" / 0,05 мм (рейка-шестерня), ±0.003" / 0,01 мм (линейный привод)
Управление технологическими газами — O2, N2, Воздух
