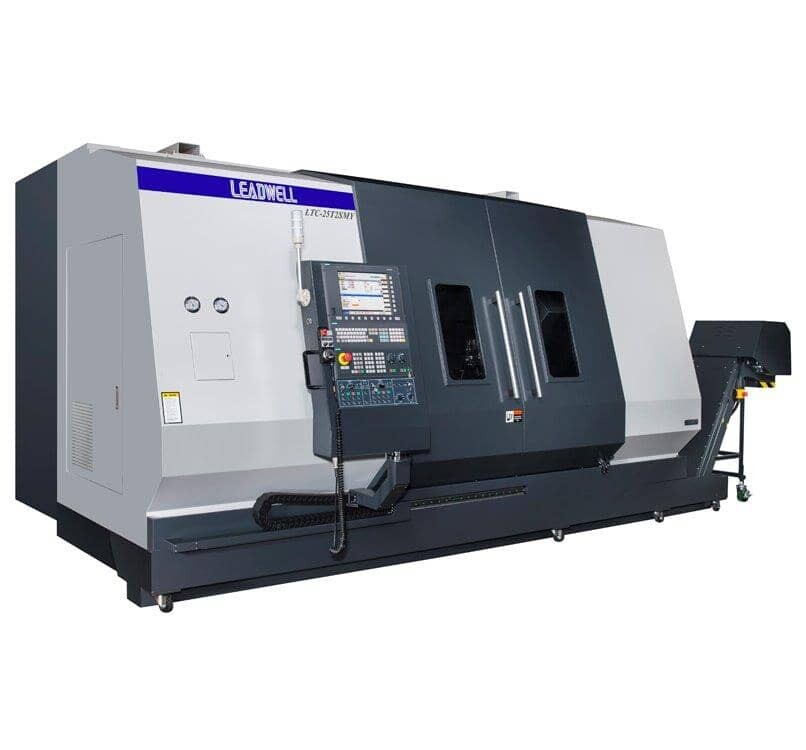

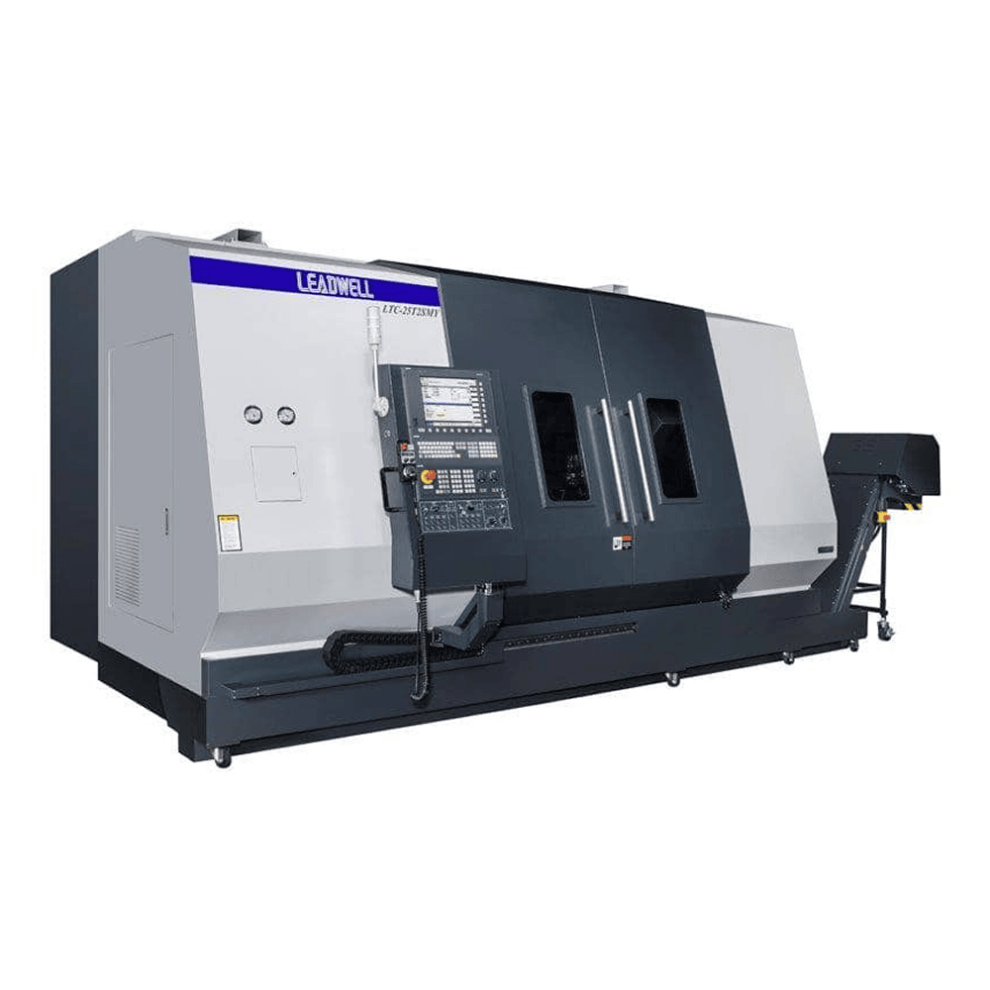

Токарный станок с ЧПУ LTC-25T2
- Производитель
- Meditech CNC
LTC-25T2 — высокопроизводительный токарный центр с ЧПУ из серии LTC Meditech CNC для обработки крупногабаритных деталей (диаметр до 510 мм, длина до 1500 мм). Система оснащена двумя независимыми револьверными головками (24 инструмента), что позволяет выполнять черновую и чистовую обработку за один установ с максимальной точностью.
- Мощный шпиндель αP50 — крутящий момент 775 Нм, частота вращения 3000 об/мин, патрон 10"/12" (A2-11)
- Задняя бабка с серводвигателем и центр Морзе №4 — автопозиционирование, гидрозажим для длинных валов
- Двойная револьверная система: одновременное точение и финишная обработка, сокращение машинного времени, повышение точности
- Емкость 24 инструмента — полный цикл: черновая/финишная обработка, нарезка резьбы, сверление, канавки и фаски
- Подвижный люнет — поддержка при обработке тонких/длинных деталей, подавление вибраций
- Оптимизация для производства валов редукторов, колесных пар, шпинделей, цилиндров, элементов подъёмного, гидро- и насосного оборудования
- Обработка роторов турбин, валов генераторов, паровых и газовых турбин, насосных деталей для энергетики
Эксплуатационные требования
- Усиленный фундамент 600–800 мм
- 380В/50Гц, мощность 25 кВт
- СОЖ: 150–200 л/мин, система стружкоуборки для крупной стружки
- Загрузку обеспечивают кран (2–3 тонны) или ролевые устройства
- Для длинных валов — поддерживающие устройства/рольганги
Преимущества оборудования
Качество изготовления
Производство в соответствии с строгими технологическими стандартами и повышенными требованиями надежности.
Долговечность
Комплектующие ведущих производителей обеспечивают долгий срок службы.
Диаметр патрона — 10" / 12"
Максимальная длина обработки — 750 мм / 29.5", 1250 мм / 49.2", 1500 мм / 59"
Максимальный диаметр обработки — 510 мм / 20"
Максимальный диаметр проворачиваемый над станиной — 868 мм / 34.2"
Максимальный диаметр прутка — 78 мм / 3", 90 мм / 3.5", 115 мм / 4.5"
Ход по X1/X2 осям — 225+20 мм / 10+0.78"
Ход по оси Z1 — 830 мм / 32.6", 1330 мм / 52.3", 1580 мм / 62.2"
Ход по оси Z2 — 780 мм / 30.7", 1280 мм / 50.3", 1530 мм / 60.2"
Частота вращения шпинделя — 3000 об/мин
