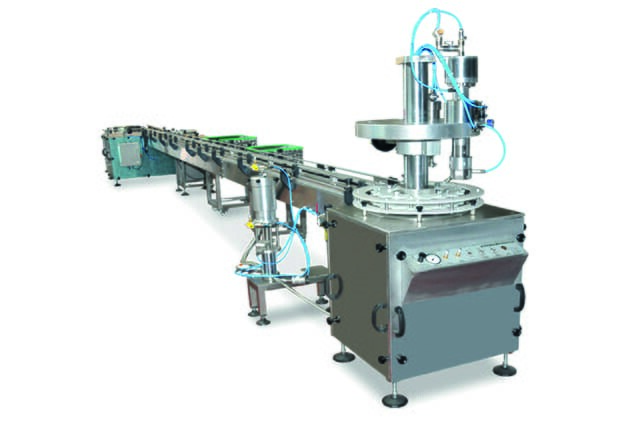

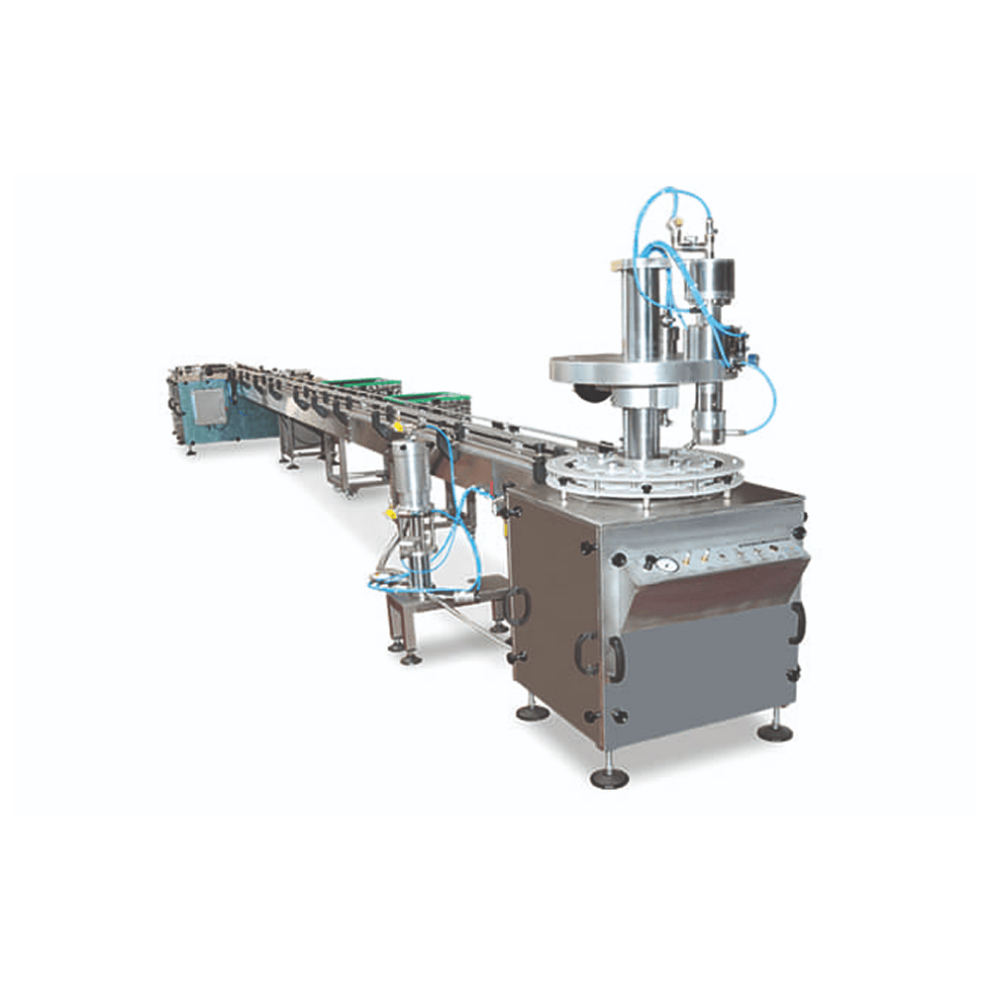

Линия розлива Bag-On-Valve BVD-3000

Линия реализует технологию наполнения баллонов по системе Bag-On Valve, при которой клапан с мешком-вкладышем устанавливается в баллон, после чего одна и та же головка выполняет завальцовку клапана и наполнение баллона воздухом; сырьевой продукт подаётся в мешок-вкладыш отдельными головками без контакта с воздухом.

Линия для наполнения баллонов по системе Bag-On Valve без контакта продукта с воздухом

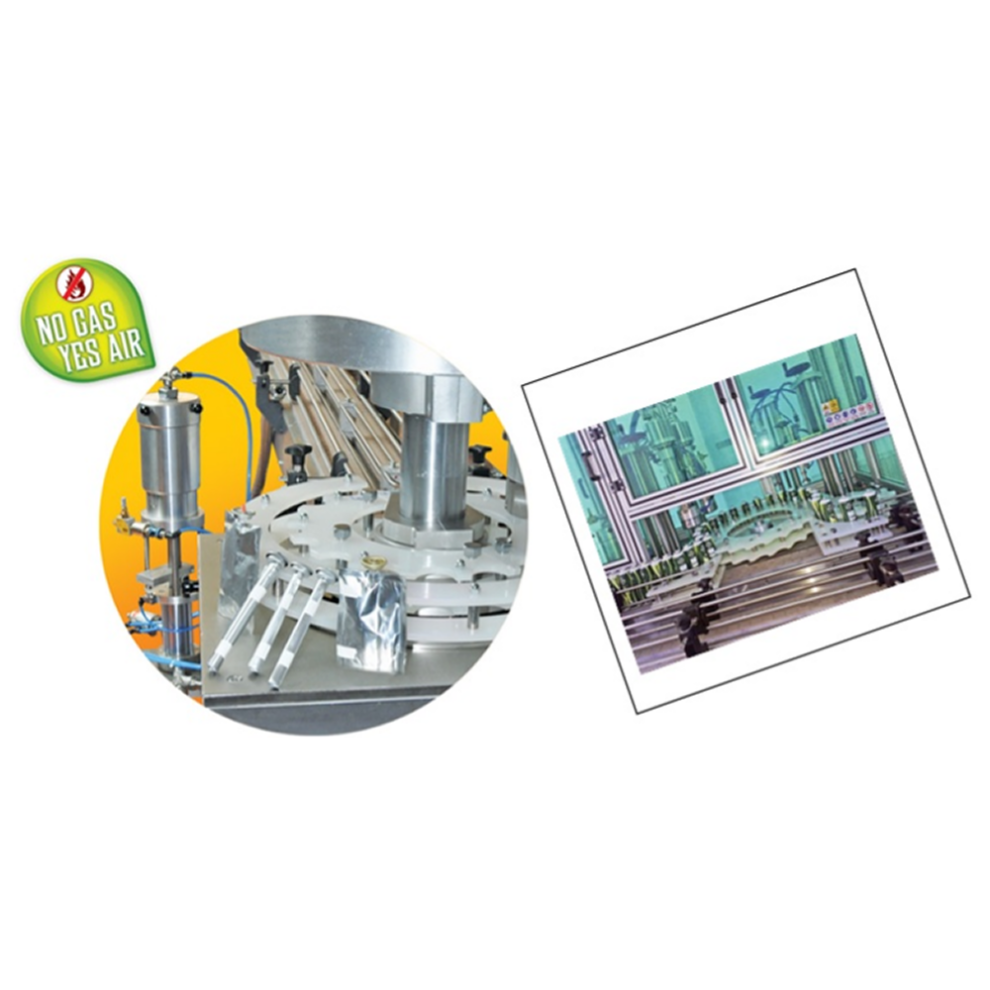

Пустые баллоны подаются на узел загрузки и перемещаются конвейерной системой в реверсивном режиме. Стол системы принимает и передаёт баллоны парами и работает от механического привода с электрическим управлением. Узел наполнения и завальцовки воздухом включает два поршня, выполняющих подачу воздуха и завальцовку клапана. Узел розлива жидкости включает четыре поршня для жидкости и четыре поршня для газа с регулируемой дозировкой; входы и выходы линии оснащены датчиками автоматического запуска и остановки. Высота всех узлов регулируется. Технология отличается от аэрозольной системы тем, что работает на сжатом воздухе от компрессора, без использования газа-пропеллента (LPG, LNG, DME); система применяется в медицинской и пищевой отраслях.

Опциональные модули для линии Bag-On Valve

Модули клапана, актуатора и крышки для Bag-On Valve

Комплект дополнительных узлов расширяет функциональность автоматической линии наполнения по системе Bag-On Valve: автоматическая установка клапана с мешком-вкладышем, монтаж актуатора, закрытие крышки, нанесение маркировки методом струйной печати.

Дополнительные автоматические узлы для линии наполнения Bag-On Valve

Узел автоматической установки клапана предназначен для клапанов системы Bag-On Valve. Узел штамповки актуатора устанавливает актуаторы на клапаны. Узел закрытия крышки предназначен для крышек монотипного исполнения; при использовании нескольких типоразмеров крышек в одну линию комплектация модуля дополняется соответствующим образом. Узел маркировки наносит информацию методом струйной печати; принтер в комплект не входит.

Дополнительные узлы предназначены для интеграции в линию наполнения Bag-On Valve и классические аэрозольные линии. Комплект включает оборудование для автоматической установки клапана, фиксации актуатора, закрытия крышки и струйной маркировки баллонов.

Автоматические модули: установка клапана, штамповка актуатора, закрытие крышки и маркировка

Модули расширяют функционал базовых линий розлива, обеспечивая полную автоматизацию производственного цикла. Узел автоматической установки клапана адаптирован под технологию Bag-On Valve. Узел штамповки актуатора надежно фиксирует распылительные насадки. Узел закрытия крышки в стандартной комплектации поставляется для работы с монотипными прямыми крышками одного диаметра; при необходимости работы с двумя или тремя типами крышек комплектация модуля дополняется с соответствующей доплатой. Узел маркировки обеспечивает струйное нанесение даты и партии на баллоны (принтер в базовый комплект не входит).

Стоимость оборудования

• Автоматический узел установки клапана (для Bag-On Valve) — 5 560 000 руб.
• Автоматический узел штамповки актуатора — 3 710 000 руб.
• Автоматический узел закрытия крышки (монотип) — 4 940 000 руб.
• Узел струйной маркировки (без принтера) — 620 000 руб.
