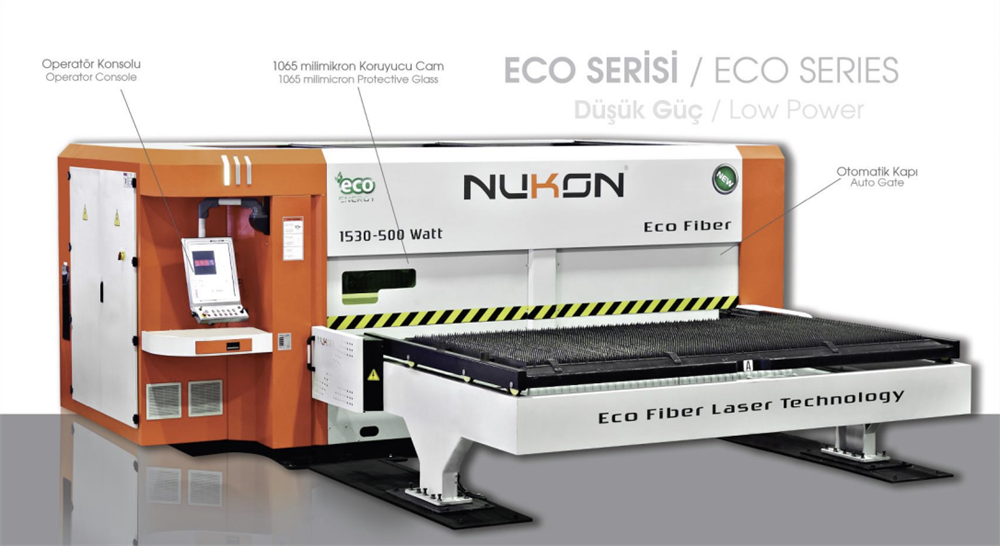

Волоконный лазерный станок Eco Flber Lazer из Турции
Волоконный лазерный станок ECO FIBER - 1530 представляет собой оптимальное решение для предприятий, которым требуется высокое качество резки при минимальных эксплуатационных расходах. Станок спроектирован с акцентом на энергоэффективность
Уникальной особенностью ECO FIBER является использование тонкого волокна диаметром 50 мкм (против стандартных 100 мкм), что обеспечивает превосходное качество реза и возможность работы с тонкими листами металла. Система Flying Optic с автофокусом и ручной фокусировкой позволяет адаптировать станок под различные задачи.
Высокая скорость смены столов (всего 16 секунд) и компактная рабочая зона 60"×120" / 1530×3050 мм делают ECO FIBER идеальным для мелкосерийного и среднесерийного производства. 4-осевая цифровая система с серводвигателями обеспечивает точность позиционирования ±0,05 мм при скорости перемещения до 4134 IPM / 105 м/мин.
Система управления включает 19" сенсорный TFT-экран с поддержкой Ethernet, управление тремя типами технологических газов с регулировкой давления 7,25-87 PSI. Бесконтактное управление по оси Z и увеличенный ход 200 мм обеспечивают универсальность применения.
-
Автоматическая смена столов16 сек
-
Высота рабочего стола32,2" / 820 мм
-
Диаметр сердцевины выходного волокна0,002" / 50 мкм
-
Значения регулировки давления0,5-6 бар
-
Класс резонатора IPG, мощность2 / 3 / 4 / 5 кВт
-
Максимальная нагрузка на стол4 420 фунтов / 2 000 кг
-
Максимальная толщина резки: Алюминий0,07" / 2 мм (500Вт), 0,11" / 3 мм (1кВт), 0,15" / 4 мм (2кВт)
-
Максимальная толщина резки: Конструкционная сталь0,19" / 5 мм (500Вт) 0,32" / 8 мм (1кВт) 0,47" / 12 мм (2кВт)
-
Максимальная толщина резки: Латунь0,04" / 1 мм (500Вт), 0,07" / 2 мм (1кВт), 0,11" / 3 мм (2кВт)
-
Максимальная толщина резки: Медь0,04" / 1 мм (500Вт), 0,07" / 2 мм (1кВт), 0,11" / 3 мм (2кВт)
-
Максимальная толщина резки: Нержавеющая сталь0,09" / 2,5 мм (500Вт), 0,15" / 4 мм (1кВт), 0,23" / 6 мм (2кВт)
-
Масса оборудования23,980 фунт / 10,000 кг
-
МодельECO FIBER - 1530
-
Мощность лазера0,5 / 1 / 2 кВт
-
Освещение рабочей зоны2 флуоресцентные лампы
-
Повторяемость±0.0007" / 0,02 мм (рейка-шестерня), ±0.0004" / 0,011 мм (линейный привод)
-
Потребляемая мощность7 кВт / 13 кВт / 16 кВт
-
Предоставляемое давление8 бар
-
Рабочий ход по оси X60" / 1530 мм
-
Рабочий ход по оси Y120" / 3050 мм
-
Рабочий ход по оси Z7,8" / 200 мм
-
Размер заготовки60" x 120" / 1530 x 3050 мм
-
Система управления19" TFT сенсорный экран, Ethernet
-
Скорость перемещения X-Y4134 IPM / 105 м/мин
-
Скорость перемещения Z9400 IPM / 200 м/мин
-
Тип лазераВолоконный (Fiber)
-
Тип резкиПодвижная оптическая головка с автоматической фокусировкой
-
Точность позиционирования±0.002" / 0,05 мм (рейка-шестерня), ±0.003" / 0,01 мм (линейный привод)
-
Управление технологическими газамиO2, N2, Воздух
